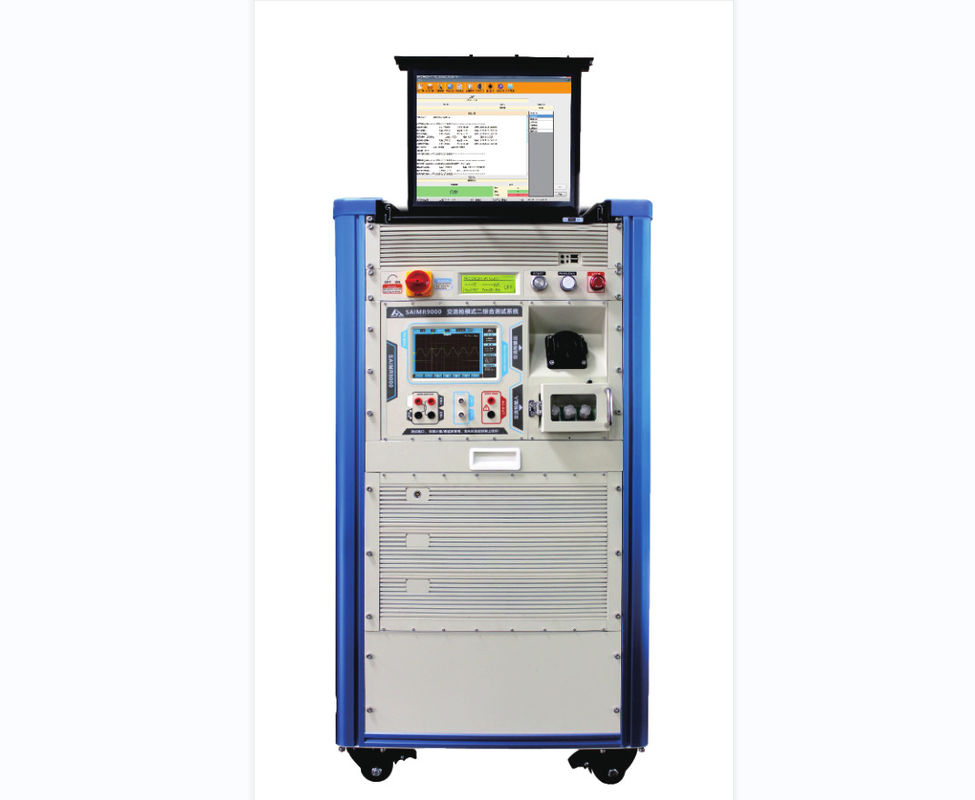

ワイヤーハーネスの試験装置
1記述:
ケーブルハーネスの試験システムは,DC5000Vの試験能力を備えており,ケーブルハーネスの絶縁の整合性と電気安全性を徹底的に評価することができます.帯を高電圧にさらすことでシステムでは,不具合や安全上の危険を引き起こす可能性がある隔離機能の故障や漏れなどの潜在的な欠陥を検出できます.この高い試験電圧は,堅牢性を保証し,業界基準の遵守を保証します製造者や最終ユーザーに安心感を与えます
先進的なデータ分析と処理:
ケーブルハーネステストシステムの顕著な利点は,高度なデータ分析と処理能力にあります. 洗練されたアルゴリズムとソフトウェアで装備されています.システムでは迅速に収集できます試験データの大量を分析し,解釈します. これにより,利用者はケーブルハーネスの性能と品質について貴重な知見を得ることができます.知識に基づく意思決定とプロセス最適化を促進するシステムの直感的なユーザーインターフェースは,重要なパラメータ,傾向,潜在的な問題を強調する包括的なレポートへの簡単なアクセスを可能にし,テストと検証プロセスをさらに合理化します.
2差別する要因:
競争的な環境では,ケーブルハーネスの試験システムは,いくつかの差別要因を提供することで,自分自身を区別します.
卓越した試験電圧: システムのDC5000V試験能力は業界基準を超え,ケーブルハーネスの隔離の徹底的かつ信頼性の高い評価を保証します.
効率的なデータ分析: システムの高度なアルゴリズムとソフトウェアにより,効率的なデータ収集,分析,解釈が可能になり,プロセス最適化のための実行可能な洞察を提供します.
総合的な報告: ユーザーフレンドリーなインターフェイスは,重要なパラメータを強調し,潜在的な問題の識別を容易にする包括的なレポートを提供します.
|
状態 |
設定点 | 動作状態 | 遅延時間 | |
| パワーの自己検査 | 自己検査の成功 | 待機状態に入力 | 1S | |
| 自動検査の失敗 | 障害警告 | 0.1S | ||
| 充電時の制御 | 検知点の電圧値 1:6±0.8V~12 VPWM | 充電が進行中で,リレーが閉まる | 1S | |
| 検知点の電圧値 1:9±0.8V ~ 12 VPWM | 充電が完了し,リレーは切断されています | 1S | ||
| 検知点の電圧値:1:12±0.8Vレベル | ソケットは接続されていない,そしてリレーは接続を切断されています | 1S | ||
| 検知点1の電圧値:その他 | 通信障害,そしてリレーは切断されています | 1S | ||
| 地面検知 | 地上 | リレーは閉じた | 1S | |
| グラウンドされていない | リレーが切断された | 1S | ||
| 超電圧 | ライン電圧 μ 258 ± 10V | リレーが切断され,254 ± 10Vに閉ざされ,5 ± 1sの遅延,無限サイクル | 0.1S | |
| ライン電圧は176Vから264Vまで正常です | リレーが閉じ,充電状態に入ります | 1S | ||
| 低電圧 | ライン電圧は176V | リレーは196 ± 10V,遅延 (5 ± 1) s,閉ざされた無限サイクルで切断される. | 1S | |
| ライン電圧は176Vから264Vまで正常です | リレーが閉じ,充電状態に入ります | 1S | ||
| 超流量 | ライン電流8.4A<1≤10A±0.2A | リレーが切断され,故障ライトが点灯し,リレーは自動的に10秒後に復元されます.電流が3サイクル後に依然として永久に切断されている場合, normal 状態に戻った場合 | 30S | |
| 電流10A<1≤12A±0.2A | 10秒後に自動的に復元されます. サイクルがまだ2回終了した後,電流は永久に切断されます. normal 状態に戻った場合 | 10S | ||
| ライン電流> 12A±0.2A | リレーを直ちに切断し,取り外し,正常な動作に戻す. | 2S | ||
| 線路電流は <8A | リレーは閉じた | 0.1S | ||
| 短回路 | 線路電流は> 22A | リレーは即座にオフです | 0.1S | |
| 電力の漏れ | 流出電流> 30 mA | リレーは即座にオフです | 0.1S | |
| 線に漏れはない | リレーが閉じ,充電状態に入ります | 0.1S | ||
| 超温保護 | パンの板 | 温度が85°C以上で3秒間続きます | リレーは即座にオフです | 2S |
| 温度が65°C以下で3時間続いた | リレーが閉まり,条件を設定します. | 2S | ||
| プラグコンタクト | 温度が85°C以上で3秒間続きます | リレーは即座にオフです | 2S | |
| 温度が65°C以下で3時間続いた | リレーが閉まり,条件を設定します. | 2S | ||
| 圧力耐性隔熱試験 | ||||
| 高電圧隔離試験 | AC: オーケー3.5KV DC:5KV IR:1KV | |||
| 流出電流 | 10mA | |||
3.ソフトウェア機能
| ·スキャン,印刷,報告,アーカイブ,データベース |
| ·パラメータ設定,MESドッキング |
| ユーザー権利管理 |
| 研究室の特徴 |
| 01超電流保護 |
| 傾きAから指定された電流Bへの引き寄せ負荷電流 |
| 電流と時間を記録する |
| 設定条件:電流A /電流B /上昇傾斜 |
| 試験結果: 切断点/切断時間/切断波形図をオフにする |
| 02短路防止 |
| 傾きAから指定された電流Bへの引き寄せ負荷電流 |
| 切断電流と時間を記録する |
| 設定条件:電流A /電流B /上昇傾斜 |
| 試験結果:オフ電圧点/オフ時間/オフ波形図 |
| 03超圧試験 |
| 設定電圧Aから設定電圧Bへ |
| 停止電圧と時間を記録する |
| 設定条件:電流A /電流B /上昇傾斜 |
| 試験結果:オフ電圧点/オフ時間/オフ波形図 |
| 基準時間: 5〜10秒 |
| 04低圧試験 |
| 設定電圧Aから設定電圧Bまでの傾斜で |
| 停止電圧と時間を記録する |
| 設定条件:電流A /電流B /落下傾斜 |
| 試験結果:オフ電圧点/オフ時間/オフ波形図 |
| 基準時間: 5〜10秒 |
| 05漏れ電流試験 |
| 流出の開始から分析器の生産の徐々に線形増加 |
| 保護漏れ電流の実際の値 |
