起源の場所:
中国
ブランド名:
Microtest
証明:
CE
モデル番号:
8761
連絡 ください

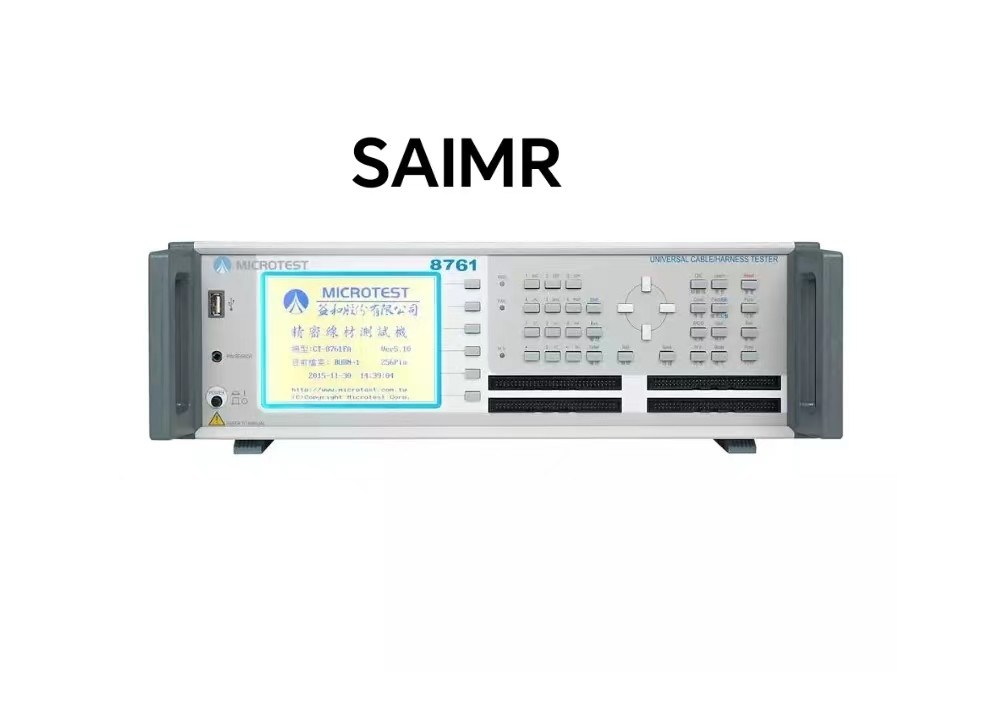

精密なケーブルハーネステスト設計
この器具は,特に湿気や塵のある場所では,外で使用するのに適していません.異常な使用が電気ショックを引き起こす可能性があります.このテスト機を使用する前に注意深く安全指示を読み,誤った使用による事故を回避してください..
第1.1節 安全標識
この説明書および計器に以下の安全記号が記載されてもよい.
詳細については,このマニュアルをご覧ください.
: 保護接地端末 テスト機を使用する前に,この端末が電力の漏れによるシャーシとの接触を避けるために接地されていることを確認してください.電気ショック事故を引き起こす可能性があります.
警告: 警告ラベルは,製品が正しく使用されない場合,試験対象の機器または他の物体に不適切な結果をもたらす可能性があります.
警告: 警告 ラベル: 正しく使わなければ 怪我や死に至る可能性があります.
セクション 1.2 装置を修正したり,内部調整したりしないでください.
機械に交換部品を設置したり,機械に変更や調整を行ったりしないでください.機械の危険性を増やしたり,機械を損傷させないように.
静電 1.3 節
機械の損傷を避けるため,静電を機械に接触させないでください.
第1.4節 停留
試験機の裏パネルには安全接地端末があります.接地端末が外蓋に接触しないように適切に接地されていることを確認してください.電気ショックを引き起こす可能性があります.
第 1.5 節 電源
電源ケーブルは,地方の国内規則に従って選択し,IEC320コンネクタを満たすコネクタで計器に接続しなければならない.ユーザは,接地線がしっかりと接地されていることを確認する必要があります.電気プラグにシューズが接続されている場合は,安全基準を満たす3.15アンペアのシューズを使用します.電源がACで,電圧が100V-240V 50/60Hzの間でなければならないことを確認する必要があります..
第1.6節 暖房
電源が入れるとテスト機は正常に動作しますが,仕様書に指定された精度を達成するには,テスト機を30分間温めてください.
機能不全
機器が故障した場合,操作の正確性と安全性を確保するために,元の製造元に修理のために戻してください.
第1.8節 試験終了
装置を長時間使わない場合は,電源スイッチを消してください.
第1.9節 配置と保管
この装置の通常の動作温度と湿度範囲は18 oCから28 oC,RHは80%である.この範囲を超えると,装置は適切に動作しない可能性があります.試験器を保存する温度と湿度範囲は -20 °C~70 °C適正な試験と安全のために,試験機を太陽光や高温,高湿度,頻繁な振動,過剰な塵の環境下には設置しないでください.安定しない電源源.
第1.10節 緊急事態対応
電気ショック,試験対象の燃焼,主装置の燃焼の場合,電源スイッチをオフにして電源ケーブルを切り離します.
製品パラメータ:
| マイクロテスト8761FA | マイクロテスト8761NA | マイクロテスト8761N | |
| ACのハンドル | 100~1000V | 100~700V | |
| DC 暴手 | 50~1500V | 50~1000V | 50~1000V |
| 試験点数 | 64/128/256 | 64/128/256 | 64/128/256 |
| 高圧出力精度 | ±5% | ||
| 高圧測定精度 | ±5% | ||
| 定数出力 | 5VDC | ||
| 高電圧測定時間 | 0.01秒から60秒まで | ||
| 測定方法 | 4本のワイヤタイプ | ||
| ワイヤの仕様に関する要件 | 最大電容量は 5 μ F です | ||
| ガイドインペデンス | 測定範囲: 1m Ω ~ 52 Ω | ||
| 電流信号: 10 mA | |||
| 即座ガイド | 1mΩ~52Ω | ||
| ACは,圧力流出電流に耐えなければならない. | 0.01mA~5mA | ||
| AC弧検出 | 0~9 | ||
| DC電圧の流出電流に耐える | 0.1μA~1mA | ||
| DC弧検出 | 0~9 | ||
| 直流電圧抵抗 隔離阻力 | 1MΩ~1.2GΩ | ||
| 短時間/即時 短時間/即時 快速 瞬間の休憩 | 1KΩ~100KΩ | ||
| 短断道路の終点判断を支持する | ● 人 の 行動 | ||
| 片側テストを支持する | ● 人 の 行動 | ||
| 抵抗値試験 | 測定範囲: 50m Ω ~ 20 MΩ | ||
| レベル信号:0.5~3V | |||
| 容量値試験 | 測定範囲: 10 pF から 12 μF | ||
| 周波数信号:AUTOギア (オプション) 48HZ/480HZ/4.8KHZ/48KHZ | |||
| レベル信号:0.3V~1.2V | |||
| ダイオード試験 | 測定範囲: 0~6.8V | ||
| 高級機能プロジェクト | プログラム可能な連続試験/自動点検/自動診断 | ||
| テストスキャンモード | オートマティック/マニュアル/外部 | ||
| 信号の測定 | 低電圧測定信号 | ||
| メモリを保存する | テスト設定ファイルの最大500セットが保存されています. | ||
| コントロールパネル | システム/速/編集/関数キーグループ | ||
| インディケーター | パス / バック (LED) / 赤と緑の指示灯 / スクリーンディスプレイ / 音 | ||
| 電力需要 | 固定電圧: 115 / 230 vac ± 10%,周波数: 60 / 50Hz | ||
| 消費電力 | 8761 ((64):70VA,8761 ((128):70VA,8761 ((256):100VA | ||
| インターフェース | RS-232,USB ホスト,プリント,リモート | ||
| スタートモード | 手動,自動,リモコン | ||
| LCDスクリーン | 320*240解像度のグラフィックLCDディスプレイ | ||
| 運用環境 | 温度は15°C~35°C 湿度はRH70% | ||
| 視覚的な次元 (W * H * D) | 8761 ((64):435×145×406ミリ 8761 ((128):435×145×406mm, 8761 ((256):435×190×406mm. この画像は, |
||
| 体重 |
8761 (((64):8.44kg,8761 (((128):9.3kg,8761 ((256):14kg |
||
