起源の場所:
中国
ブランド名:
SAIMR
証明:
CE
モデル番号:
SAIMR6000
連絡 ください

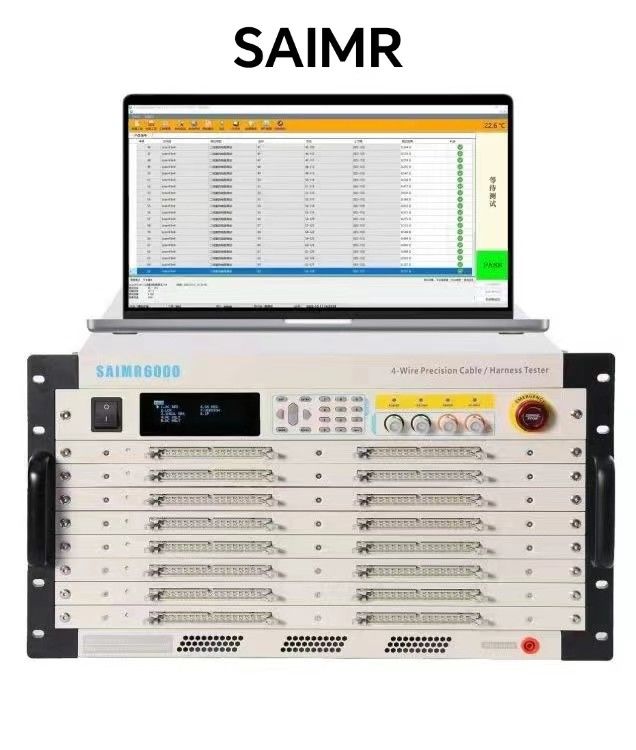

中電圧のワイヤリングハーネスの総合テストシステム
中電圧ワイヤリングハーネス総合テストシステムは,ワイヤリングハーネスおよび他の産業の迅速な検査に使用される機器であり,断片回路でテストハーネスを正確に検出することができます,短回路や不整列により,ユーザがワイヤリング・ハーネスの問題を迅速に検出できるようになります.ワイヤリングハーネスの問題の直感的な表示.
このシステムは自動車,柔軟回路板,CCS,その他の自動化試験で使用できます.SAIMR6000の分散型バージョンは分散型試験システムとして構築できます.インターフェースの拡張によって航空機,列車,衛星,その他のワイヤリング・ハーネスの試験に使用できます.
| モデル | SAIMR 6000S | SAIMR 6000 | ||
| 測定方法 | 2行目 + 4行目 | |||
| テストポイントの最大数 | 256 | 128 | ||
| ACのハンドル | 30〜2000V | |||
| DC 暴手 | 30~3000V | |||
| 高圧出力精度 | ±5% | |||
| 高圧精度測定 | ±5% | |||
| 高圧測定時間 | 0. 1s - 500s | |||
|
調査 やってみろ ポイント 目 参加する パターン 周りに |
短開回路 / 短開回路 / 短開回路 | 2kΩから1000kΩ | ||
| 第2回線伝導阻力 | 0.1Ω-1MΩ | |||
|
4本のワイヤー ガイドの合格試験 |
試験仕様 | 10μΩ-1000K Ω | ||
| 試験電流 | ≤1A | |||
| AC高電圧の流出電流 | 10μA〜10mA | |||
| DC高電圧の流出電流 | 1μA-5mA | |||
| 直流高電圧隔離装置 | 1MΩ〜50GΩ | |||
| 直流抵抗 | 測定範囲 | 10mΩ-1MΩ | ||
| レベルシグナル | 0.5~10V | |||
| 電流信号 | ≤10mA | |||
| LCR | 電気容量測定範囲 | 10pFから100μF | ||
| 抵抗の試験範囲 | 100mΩから20MΩ | |||
| 誘導試験範囲 | 10nH~100H | |||
| 周波数信号 |
50Hz/60Hz,100Hz/120Hz/ 1kHz/10kHz |
|||
| コートモード | AUTO/HOLD | |||
| レベルシグナル | 0.1V~1.0V | |||
| ダイオード/圧力安定化管 | 試験仕様 | 1~10V | ||
| 試験信号 | 1mA | |||
| 単面テスト | 片側テストも可能 | |||
| 短断路の終点判断 | 短い断片の終点は判断できます | |||
| 高級機能プロジェクト | プログラム可能な連続試験/自動点検/自動診断 | |||
| テストスキャンモード | オートマティック/マニュアル/外部 | |||
| 信号の測定 | 低電圧測定信号 | |||
| メモリを保存する | テスト設定ファイルの最大500セットが保存されています. | |||
| OS ストレージ | 5V | |||
| 制御面のバージョン | カリブレーション/測定 | |||
| 体重 | 17kg ((6000)/22kg ((6000S) | |||
| 尺寸 (mm) | 483*265*510 ((6000S) /483*183*510 ((6000) | |||
問い合わせを直接私たちに送ってください.
