Name: 中高電圧のワイヤリング・ハーネスの総合試験システム
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Availability: InStock

家へ > 製品 > 自動ケーブルハーネステスト >

中高電圧のワイヤリング・ハーネスの総合試験システム

高電圧のワイヤリング・ハーネス試験システム

全面的なワイヤリングハーネス試験システム

中電圧のワイヤリング・ハーネス試験システム

起源の場所:

中国

ブランド名:

SAIMR

証明:

モデル番号:

SAIMR7000

連絡ください

引金を求めてください

プロダクト細部

名前:

中高電圧のワイヤリングハーネス総合試験システム7000

テスト・ポイント:

16/32/48/64...20480

DC:

30v~4000v

AC:

30V~3000V

テストモード:

4線/2線の混合試験

隔熱試験:

1MΩ-50GΩ ((30v~2000v)

DCの抵抗:

0.1Ω-1MΩ

外部の4本の電線直流抵抗試験:

10μΩ〜100Ω

AC 流出電流試験:

1μA〜10mA

DC 流出電流試験:

0.1μA-5mA

OS テスト:

2kΩ〜200kΩ

支払及び船積みの言葉

最小注文数量

1セット

価格

To be negotiated

パッケージの詳細

木製の箱に詰め込む

受渡し時間

30日

支払条件

交渉する,T/T

供給の能力

交渉する

FPC / CCS 中高電圧のワイヤリングハーネステストシステム

最もよい価格を得なさい

連絡ください

86-0512-62519606

sales2@saimr.com

今連絡してください

製品説明

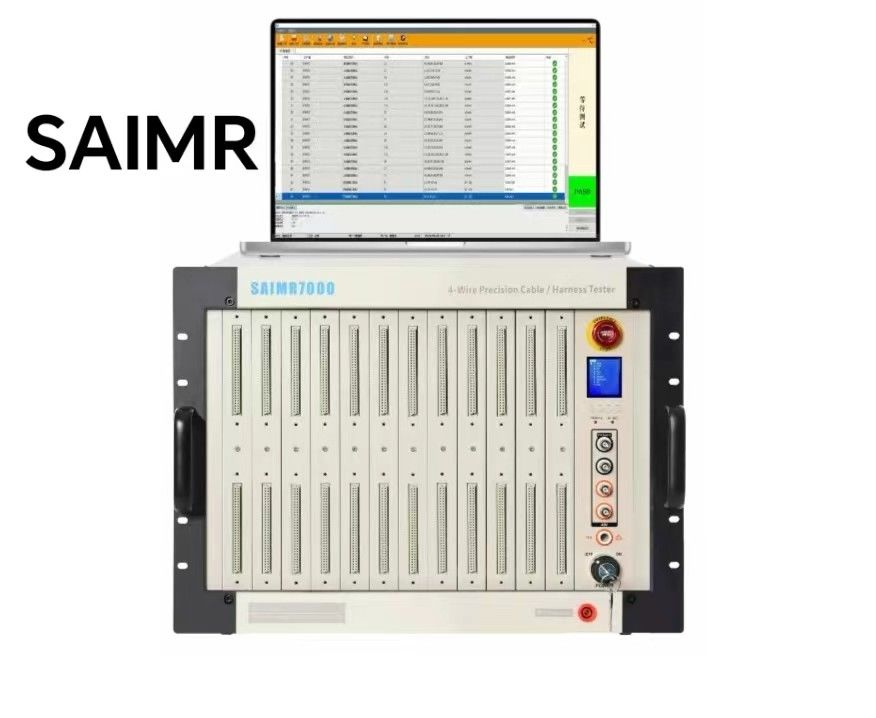

中高電圧のワイヤリング・ハーネスの総合試験システム

中高電圧のワイヤリング・ハーネスの総合試験システム16/48/96/192点のテストが可能で,システムは内部4ワイヤー+外部4ワイヤのハイブリッドテスト方法を採用しています.この機器には以下のテスト機能があります:高速OSテスト,正確なOSテスト,2本の電線に対する抵抗試験4ワイヤDCオン抵抗試験,4ワイヤLCR試験,隔熱抵抗試験,AC/DC耐電圧試験

分散型アーキテクチャ (分散型バージョン)
最大 1920 点以上で分布式システムを形成することができる.
モジュール式設計
各試験器具には1つの試験カードと12つのスイッチマリーカードが組み込まれ,それぞれ16の試験点があり,2本のワイヤーと4本のワイヤの混合テストをサポートする.
多機能試験
試験板にはOS試験機能,DC抵抗試験機能,LCR試験機能,AC/DC隔離耐電圧試験機能,AC/DC隔離耐電圧試験機能が統合されています.LCR 試験機能.
DC抵抗,LCR,AC/DC 抵抗電圧,隔離抵抗,プログラム可能な電源
高精度なオン抵抗
抵抗試験では最大1Aの試験電流と最小10μΩの抵抗解像度が求められる.
自動学習機能で,未知の帯の接続を素早く検出できます.

モデル	SAIMR7000
測定方法	内部の4本のワイヤータイプ + 外部の4本のワイヤータイプ
最大試験点数	96
AC 高電圧	25~3000V
直流高電圧	25~4000V
高電圧出力精度	±5%
高い圧力の測定精度	±5%
高い電圧測定時間	0.01s -60s
試験項目と適用範囲	O/S,インターミテンス O/S 短時間間隔開き回路		2kΩ〜200kΩ (200KΩ-1000KΩをカスタマイズする必要があります)
	内部の四線導電阻力		0.1Ω-1MΩ
	外部の4本のワイヤ接続試験	試験範囲		10μΩ-1MΩ
		電流信号		≤1A
	AC高電圧の流出電流		0.01mAから10mA
	DC高電圧の流出電流		0.1μA-5mA
	直流高電圧隔離装置		1MΩ〜10GΩ
	DC抵抗	測定範囲		100mΩ-2MΩ
		レベルシグナル		0.5~6V
		電流信号		≤10mA
	LCR	容量測定範囲		10pFから100μF
		抵抗測定範囲		100mΩから20MΩ
		感受性測定範囲		10nH~100H
		周波数信号		50Hz/60Hz,100Hz/120Hz/ 1kHz/10kHz
		範囲モード		AUTO/HOLD
		レベルシグナル		0.1V~1.0V
	単面試験		そうだ
	O/S ターミナル裁判官		そうだ
高級機能項目	プログラム可能な連続テスト/自動点検索/自動診断
テストスキャンモード	自動/手動/外部
測定信号	低電圧測定信号
ストレージメモリ	試験ファイル数 500セットまで
OS ストレージ	5V
コントロールパネル	カリブレーション/測定
体重	25kg
サイズ (WHD)	483352535
