Name: CCS 高電圧配線 ハーネス総合試験システム
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR8000
Availability: InStock

家へ > 製品 > 自動ケーブルハーネステスト >

CCS 高電圧配線ハーネス総合試験システム

CCS自動ケーブルハーネステスト

高電圧自動ケーブルハーネステスト

ワイヤリングハーネスの総合テストシステム

起源の場所:

中国

ブランド名:

SAIMR

証明:

モデル番号:

SAIMR8000

連絡ください

引金を求めてください

プロダクト細部

名前:

CCS 高電圧配線ハーネス総合試験システム

テスト・ポイント:

32/64/128/256... わかった20480

テストモード:

4本のワイヤのテスト

DC:

10vから5000v

AC:

10Vから4000V

隔熱試験:

500kΩ〜10GΩ〜10V〜1000V

DCの抵抗:

フル・スケール

AC 流出電流試験:

10μA〜12mA

DC 流出電流試験:

10μAから6mA

誘導試験:

10μΩ〜10MΩ

ダイオード:

0-40V

支払及び船積みの言葉

最小注文数量

1セット

価格

To be negotiated

パッケージの詳細

木製の箱に詰め込む

受渡し時間

30日

支払条件

交渉する,T/T

供給の能力

交渉する

CCS 高電圧配線ハーネス総合試験システム

最もよい価格を得なさい

中高電圧のワイヤリング・ハーネスの総合試験システム

最もよい価格を得なさい

中電圧のワイヤリングハーネスの総合テストシステム

最もよい価格を得なさい

FPC / CCS 中高電圧のワイヤリングハーネステストシステム

最もよい価格を得なさい

連絡ください

86-0512-62519606

sales2@saimr.com

今連絡してください

製品説明

CCS 高電圧配線ハーネス総合試験システム

モデル	SAIMR8000
測定方法	4 線型
テストポイントの最大数	32/64/128/256...20480PIN
AC	10V~4000V
DC	10vから5000v
指揮	10μΩ〜10MΩ
隔熱試験	500kΩ〜10GΩ(10v〜1000v)
調査やってみろポイント目参加するパターン周りに	AC高電圧の流出電流		10μA〜12mA
	DC高電圧の流出電流		10μA〜6mA
	ダイオード/圧力安定化管
		0〜40V	1mA0.1mA
	高級機能プロジェクト	プログラム可能な連続試験/自動点検/自動診断
テストスキャンモード	オートマティック/マニュアル/外部
信号の測定	高電圧測定信号
メモリを保存する	テスト設定ファイルの最大500セットが保存されています.

CCS 高電圧配線帯の総合試験システムは,配線帯の迅速な検査に使用される機器で,断片,ショート,試験用ワイヤリング・ハーネスの誤差この装置は,サポートする上部コンピュータテストソフトウェアと組み合わせて,ワイヤリングハーネスの問題を視覚化します.

このシステムは,自動車,柔軟性回路板,その他の分野におけるワイヤリングハーネスラインの自動化試験に適用できます.SAIMR8000の分散型バージョンは分散型テストシステムとして構築できます拡張インターフェースにより,最大2万のテストポイントをサポートし,航空機,列車,衛星,その他のアプリケーションのワイヤリングハーネスのテストに使用できます.

分散型構造 (分散型バージョン)
最大ポイント数は20点以上まで拡大できます000.

モジュール化設計
各試験器具には3つの試験カードと8つのスイッチアレイカードが組み込まれ,各スイッチアレイカードには32の試験ポイントがあり,4本の線で測定できます.

多機能テスト
試験カードは,OS試験機能,DC抵抗試験機能,AC/DC隔離電圧試験機能,隔離抵抗試験機能,およびプログラム可能な電源供給機能を統合している.

高精度なオン抵抗
オン状態の試験では,最大試験電流は1Aであり,最小抵抗解像度は10μΩである.

未知のハーネス接続を素早く検出するための自己学習機能
自動学習機能があり,未知の帯の接続関係を素早く検出できる.

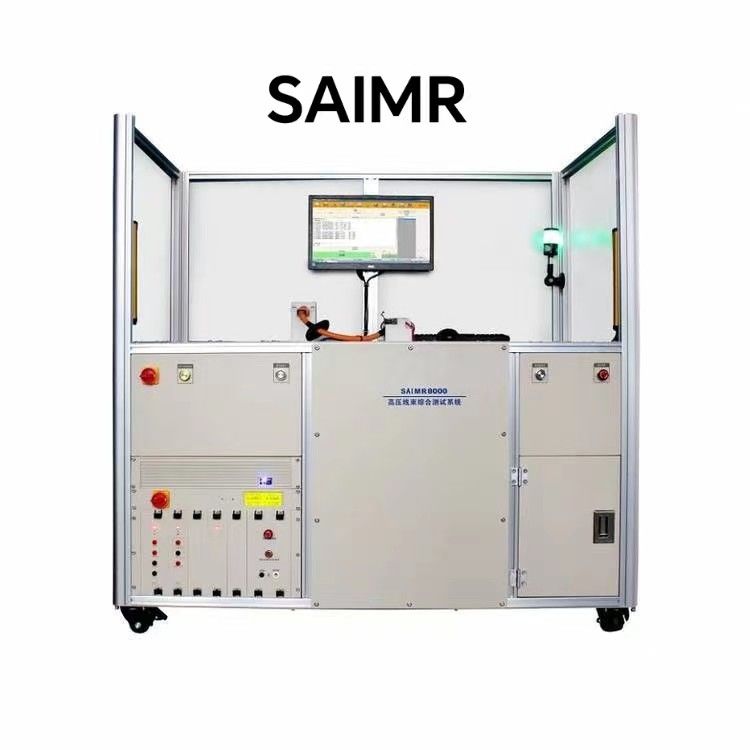

CCS 高電圧配線ハーネス総合試験システム 0
