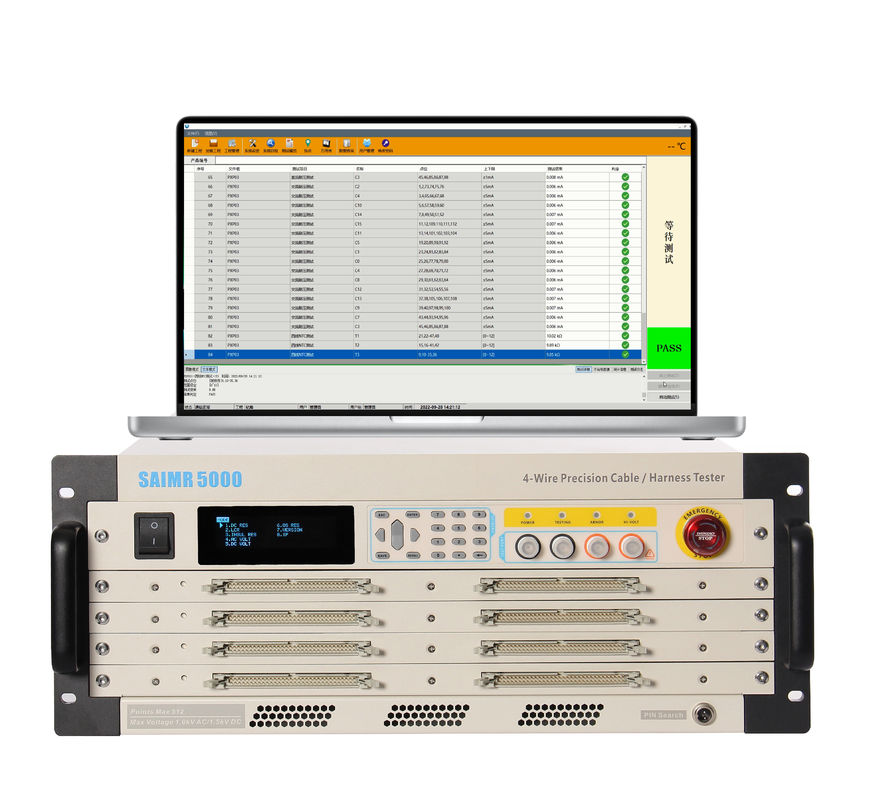

低電圧のワイヤハーネスの総合テストシステム SAIMR5000 自動
SAIMR5000 自動ケーブルハーネステスト
1. 記述
鈴鹿のSaimr Electronics Technology Co. Ltd.の低電圧ワイヤハース総合試験システム (SAIMR5000)様々な複雑なワイヤーハーネスの迅速な検査に使用されるワイヤーハーネスのテスト機ですこのシステムは,正確に開いた回路,ショート回路,および試験されたワイヤハネスの誤った位置を検知することができます. また,導電,電圧抵抗,隔離,LCR,およびダイオードの片側テスト.付属する上部コンピュータテストソフトウェアは,ワイヤーハーネスの問題を迅速に検出するのに役立ちます.このシステムは,生産ライン,受信検査,実験室での測定.
2.FATURE
スズー・サイム電子技術株式会社 (Suzhou Saimr Electronics Technology Co., Ltd) の低電圧ワイヤハーネス総合試験システムSAIMR5000は,以下の特徴を有する.短回路導電,電圧耐性,隔熱,LCR,ダイオードの一面テスト- 付属する上部コンピュータテストソフトウェアは,ユーザがワイヤーハーネスの問題を直感的に見ることができる- 生産ライン,入荷検査,実験室測定の要件を満たすことができます.
3仕様
| 低電圧試験 | SAIMR5000 | |
| テストモード | 4線または2線 (混合試験) | |
| ポイント数 | 128/256/512/1024...20480 この件について | |
| テスト プロジェクト | 試験範囲 | 試験の正確性 |
| OS 試験 (電圧 5V) | 2 kΩ -200 kΩ (オプション 20 KΩ -1000 KΩ) | ±5% |
| 断熱耐性試験 | 1MΩ-10 GΩ(30V-1500V) | 1MΩ~100MΩ: ±2% |
| 100MΩ~1GΩ: ±5% | ||
| 1GΩ~10GΩ: ±10% | ||
| DC抵抗試験 | 0.1Ω-1MΩ | <100k: ±1% |
| >100k: ±5% | ||
| 内部の4本の電線直流抵抗試験 | 0.1Ω-1MΩ | ±0.5%+0.05Ω |
| 外部の4本の電線直流抵抗試験 | 10μΩ~100Ω | ±0.2%+5μΩ |
| 4本のNTCテスト (10k,100k) | 温度判断 (精度0.1°C) | 抵抗と温度判断のための自己定義 RTテーブル |
| 抵抗判断 (精度10k: 1% 100k: 5%) | 抵抗値は,環境のリアルタイム温度によって判断できます. | |
| 比較判断 (精度0.1°C) | 試験部品と標準部品の最大抵抗差 (範囲) | |
| ACハイポットテスト | 30Vから1000V | ±3% |
| DCハイポットテスト | 30Vから1500V | ±3% |
| AC 流出電流試験 | 1μA〜10mA | ±3% |
| DC 流出電流試験 | 0.1μA-5mA | ±3% |
| LCR試験 | 周波数:50Hz~10kHz | 100mΩから20MΩ ±2% |
| 試験タイプ:抵抗/コンデンサ/インダクタンス/インペダンス/導電性/導電性 | 10pF-100μF ±2% | |
| 試験レベル:0.1V-1.5V | 10nH~100H ±2% | |
| ダイオード / ゼナーダイオード | 0~10V | 0.1 mA / 1 mA (試験信号) |
| 尺寸 (mm) | 483*265*510 (1024P) | 483*183*510 (512P) |
| 最大重量 (kg) | 25 | 17 |
| 標準設定 | Uディスク,電源ケーブル,ネットワークケーブル,ポートアダプターボード,テストライン,パトロールペン | |
| 選択可能な設定 | 断熱基準抵抗 伝導基準抵抗 産業用コンピュータ デスクトップコンピュータ モニター マウス キーボード スピーカー | |
