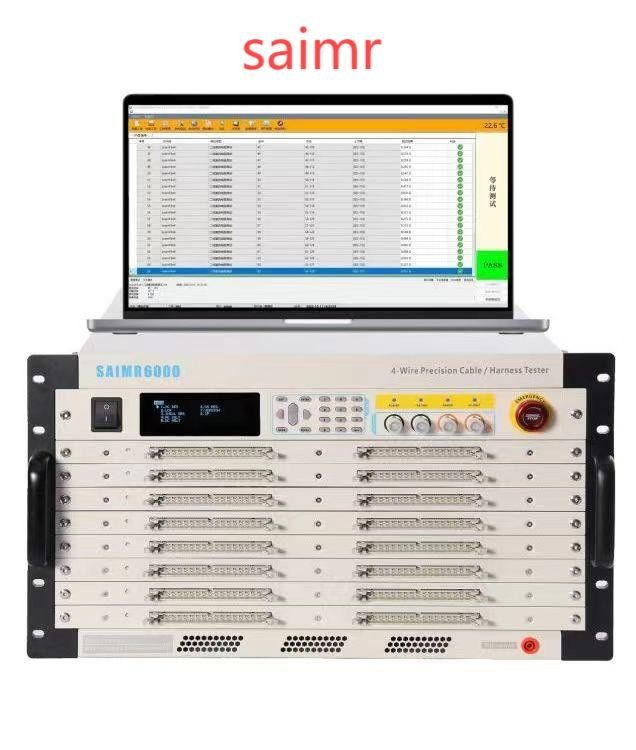

新エネルギー電池 CCS,FPC 中電圧配線 ハーネス 総合テストシステム
中電圧のワイヤリングハーネス総合試験システムは,様々な産業におけるワイヤリングハーネスの迅速かつ正確な検査のために設計された洗練された機器です.壊れた回路などの故障を正確に検出することができます試験帯内の短回路や不整列により,利用者がワイヤリング帯内の問題を迅速に特定し,対処できるようになります.サポートする上部コンピュータテストソフトウェアと組み合わせるとワイヤリング・ハーネスの確認された問題を直感的に表示します.
このシステムは,自動車,柔軟な回路板,CCS,および自動化試験のための他の分野において広く適用されています.SAIMR6000の分散型バージョンは分散型試験システムとして構成できますインターフェースの拡張により,最大2万以上のテストポイントをサポートし,飛行機,列車,衛星などの複雑なシステムにおけるワイヤリングハーネスのテストに適しています..
技術仕様:
モデル:SAIMR 6000SとSAIMR 6000
測定方法: 精度を高めるため,二行目と四行目の両方を含む.
テストポイントの最大数:SAIMR 6000Sでは256,SAIMR 6000では128
AC高電圧: 30Vから2000Vまで
DC高電圧:30Vから3000Vまで
高電圧出力精度: ±5%
高電圧測定精度: ±5%
高圧測定時間:0.1秒から500秒まで
短開回路 / 速速短回路 / 速速開回路: 抵抗範囲 2kΩ - 1000 kΩ
第2回線伝導阻力:0.1Ω - 1MΩ
[四線機能の詳細説明]
ガイドパステスト: [ガイドパステスト機能の説明]
試験仕様:10μΩ~1000K Ω
試験電流: ≤1A
AC高電圧漏電電: 10μA - 10mA
DC高電圧漏電電: 1μA - 5mA
DC高電圧隔離: 1MΩ - 50GΩ
直流抵抗:10mΩ〜1MΩの測定範囲
レベル信号:0.5〜10V
電流信号: ≤10mA
LCR:電力を測定する範囲は10pF~100μF,抵抗試験範囲は100mΩ~20MΩ,誘導試験範囲は10nH~100H
周波数信号: 50Hz/60Hz, 100Hz/120Hz, 1kHz/10kHz
コートモード: AUTO/HOLD
レベル信号:0.1V~1.0V
ダイオード/電圧安定化管: 1mA の試験信号を持つ 1 - 10V の試験仕様.一方的な試験を許可し,ショートブレイク終了点を決定することができます.
先進機能プロジェクト: プログラム可能な連続テスト,自動スポット検出,自動診断を含む.
試験スキャンモード:自動,手動,または外部
測定信号:低電圧の測定信号を使用する.
ストレージメモリ:最大500セットのテスト設定ファイルをストレージできます.
操作体電圧: 5V
コントロール・サーフェス バージョン: カリブレーションと測定機能を含む.
体重:SAIMR 6000では17kg,SAIMR 6000Sでは22kg
寸法 (ミリメートル): 483265SAIMR 6000S と 483 の場合 510183SAIMR 6000 の場合は 510 です.
